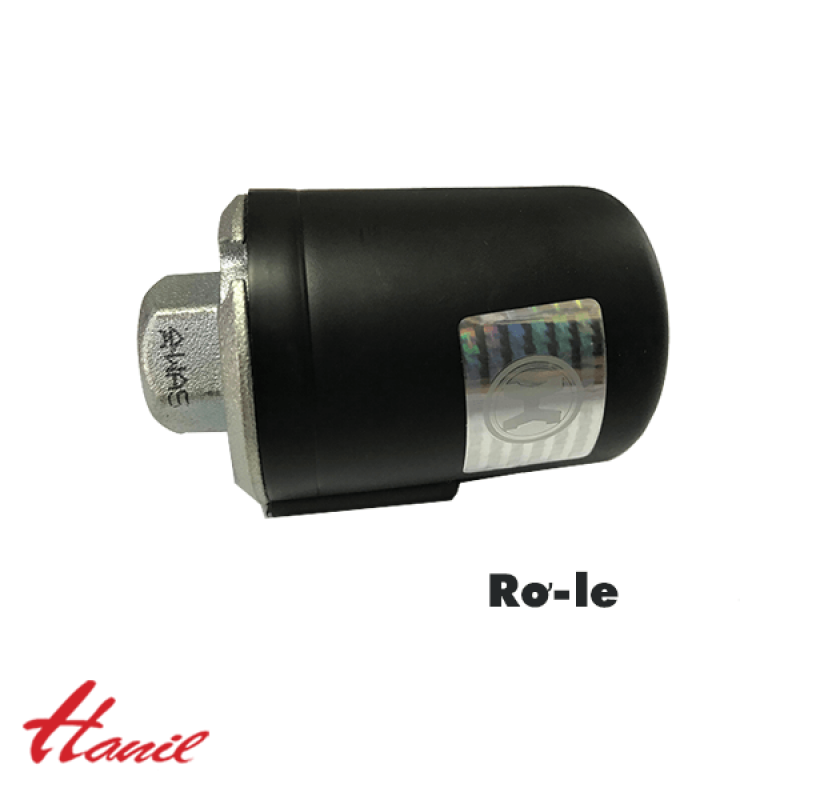

Rơle Hanil

Nguyên lý làm việc của rơ le máy bơm tăng áp Hanil như sau:

1. Khi mở van xả, máy bơm hoạt động, nước chảy từ đường hút và sau đó thoát ra đường xả.
2. Khi đóng van xả, nước không có đường thoát ra nên tạo ra một lực nén lớn trong buồng bơm, lực nén này tác động vào rơ le áp lực làm cho 2 tiếp điểm dòng điện tách ra và ngắt điện vào máy bơm làm cho máy bơm ngừng chạy.
3. Để áp lực trong thân máy bơm luôn ổn định người ta lắp thêm vào máy một bình tích áp.
4. Khi mở van xả, nước chảy ra và áp lực trong thân máy bơm giảm xuống, tiếp điểm má vít trong rơ le áp lực nối với nhau làm nối điện và máy bơm chạy.

Thực tế làm việc của rơ le tự động máy bơm Hanil :

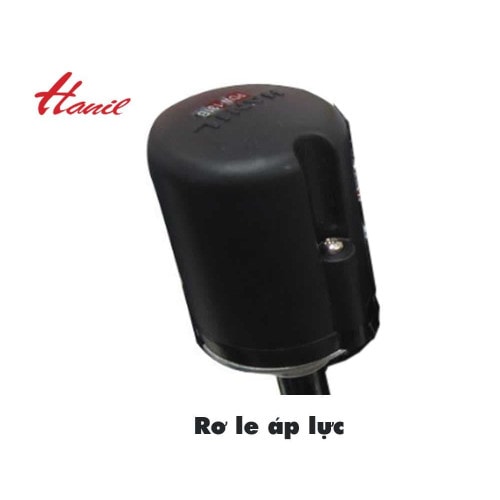

1. Vị trí vít mở nắp và vít điều chỉnh áp lực:

Để mở nắp rơ le ta sử dụng tô vít 4 cạnh mở ốc bên sườn công tắc.

Để điều chỉnh tăng áp lực của rơ le, ta sử dụng tô vít 2 cạnh để điều chỉnh. Theo chiều kim đồng hồ>Giảm áp lực và ngược chiều kim đồng hồ > tăng áp lực.

2. Hoạt động tắt bật của rơ le bơm tăng áp.

a. Khi mở van xả nước, áp lực trong thân máy bơm thấp, vị trí tiếp điểm của công tắc.

b. Khi đóng van xả, áp lực trong thân máy bơm đột ngột tăng cao đẩy chốt đóng mở tiếp điểm.

c. Quá trình đóng mở diễn ra theo 2 trạng thái A (bật) khi mở van xả – B (tắt) khi đóng van xả.

3. Cấu tạo và hoạt động của những bộ phận chính:

Vít điều chỉnh áp lực sử dụng để điều chỉnh tăng hay giảm áp lực bật / tắt của máy bơm.

Khi ta vặn vít theo chiều kim đồng hồ hết cỡ, lò xo điều chỉnh áp lực cũng giãn ra hết cỡ. Lúc này chỉ cần một áp lực rất nhỏ cũng có thể làm mở rơ le và có thể xảy ra hiện tượng máy bơm không chạy cho dù van xả đang mở.
